Pinout es un término anglosajón, que en traducción libre significa "disposición de los pines".
Se utiliza en electrónica para determinar la función de cada pin en un circuito integrado, o bien en un dispositivo electrónico discreto.
En informática, se usa para describir cómo un conector es cableado. Cada terminal del conector tiene un propósito que se describe brevemente en la "asignación de pines".

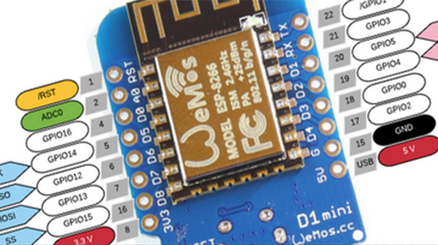

Wemos: Pinout de todas la familia
Introducción
El PINOUT es uno de los artículos de referencia más útiles para el maker y que mas frecuentemente consultaremos a la hora de realizar un proyecto.
En este documento recopilamos el "esquema de conexiones" de las placas Wemos con el chipset ESP-8266EX.
D1 mini
Placa "mini" con WIFI y 4MB de flash. Basada en ESP-8266EX.

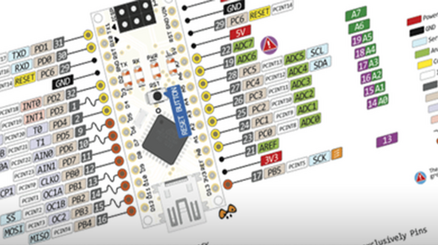

Arduino: Pinout de todas la familia
Introducción
El PINOUT es uno de los artículos de referencia más útiles para el maker y que mas frecuentemente consultaremos a la hora de realizar un proyecto.
En este documento recopilamos el "esquema de conexiones" de las placas Arduino.

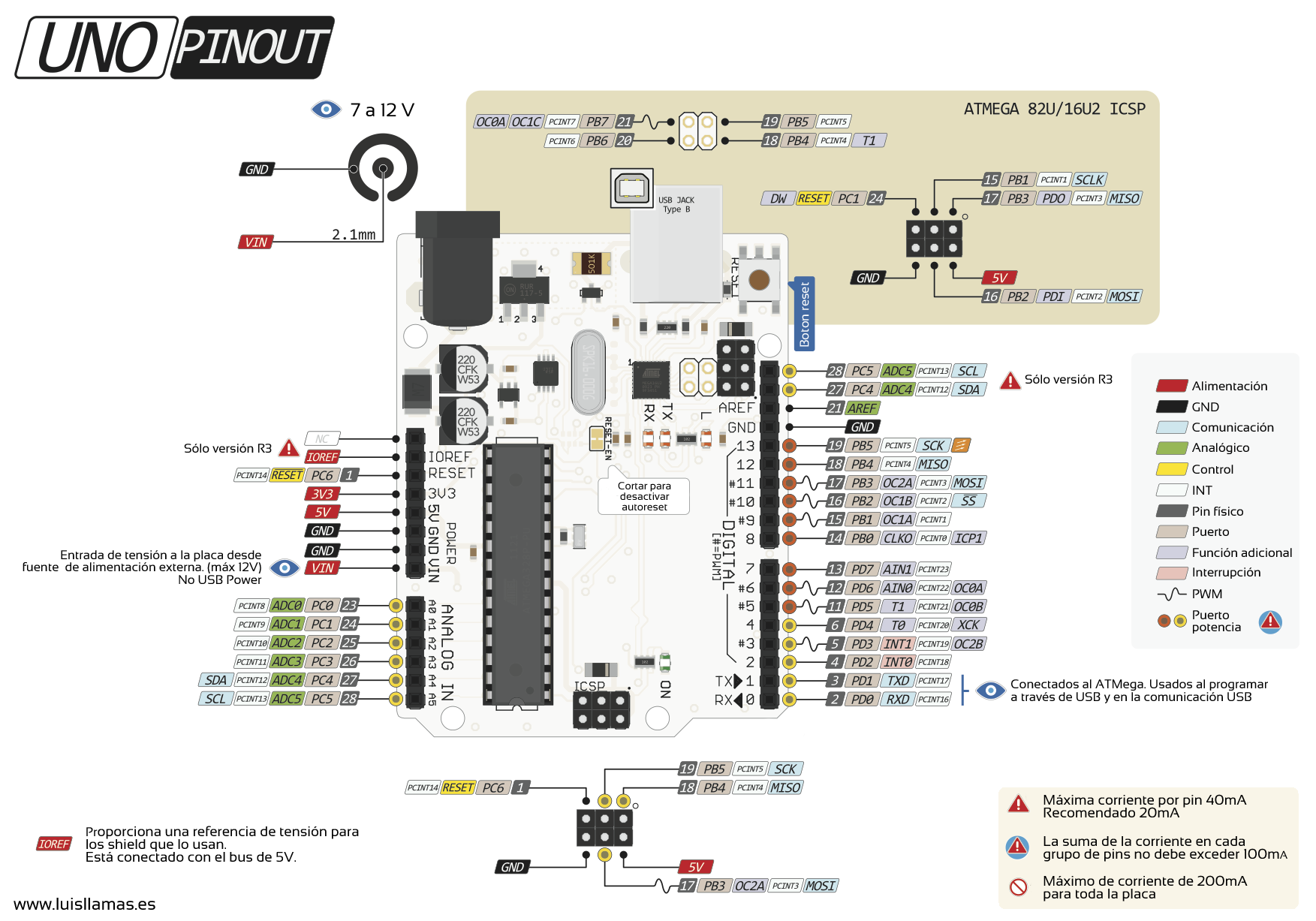

Pinout de Arduino UNO

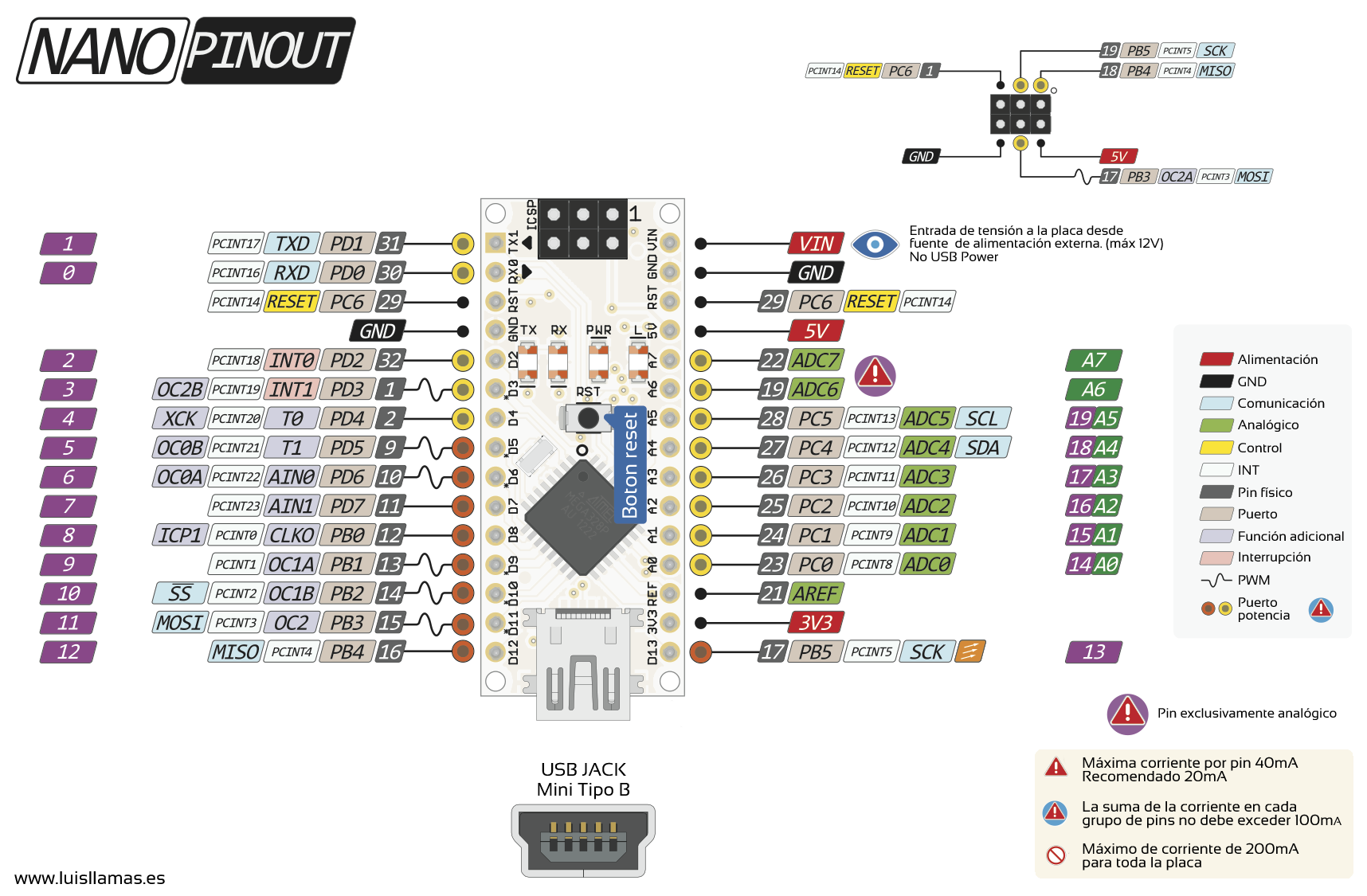

Pinout de Arduino NANO

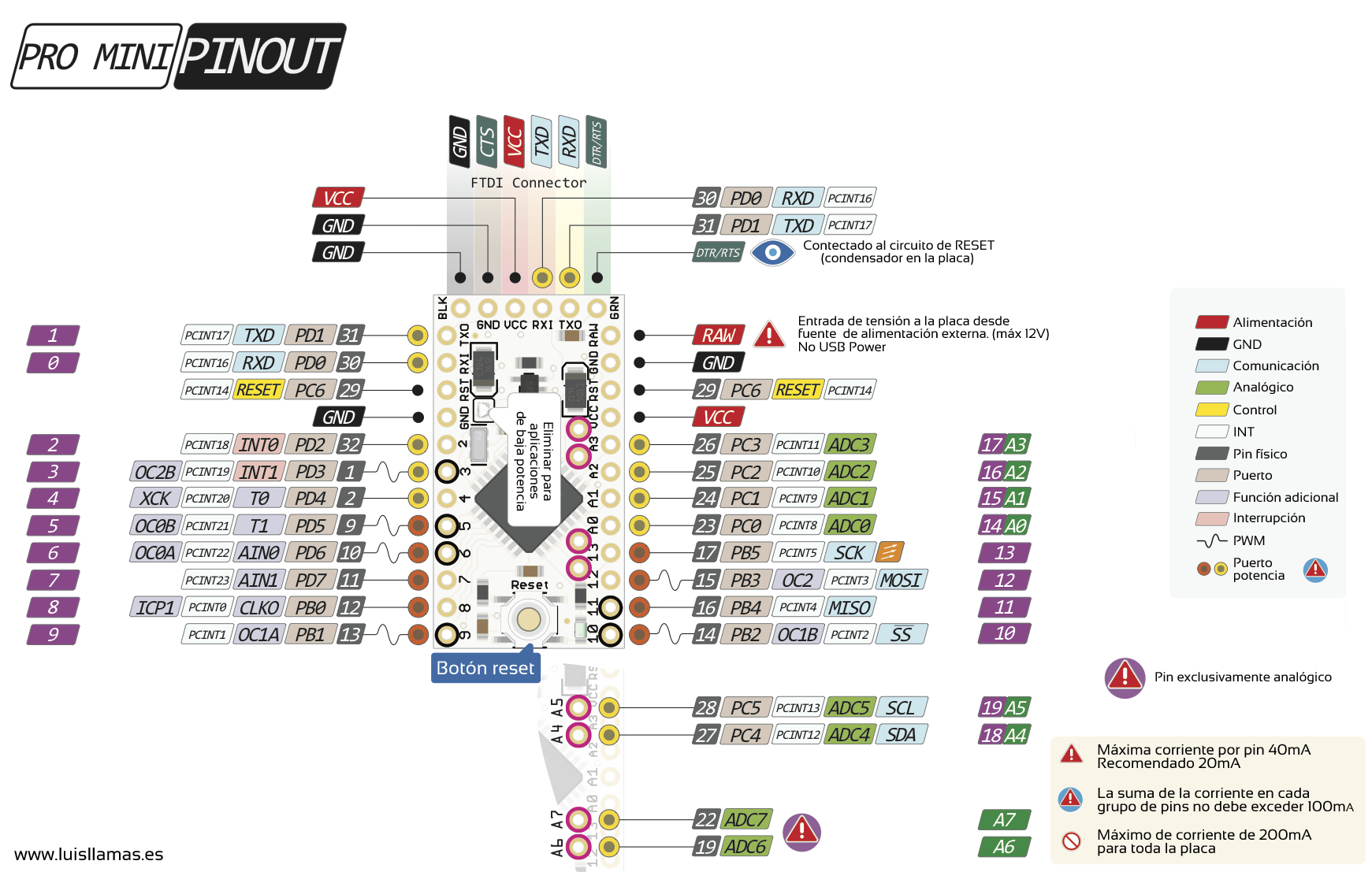

Pinout de Arduino MINI PRO

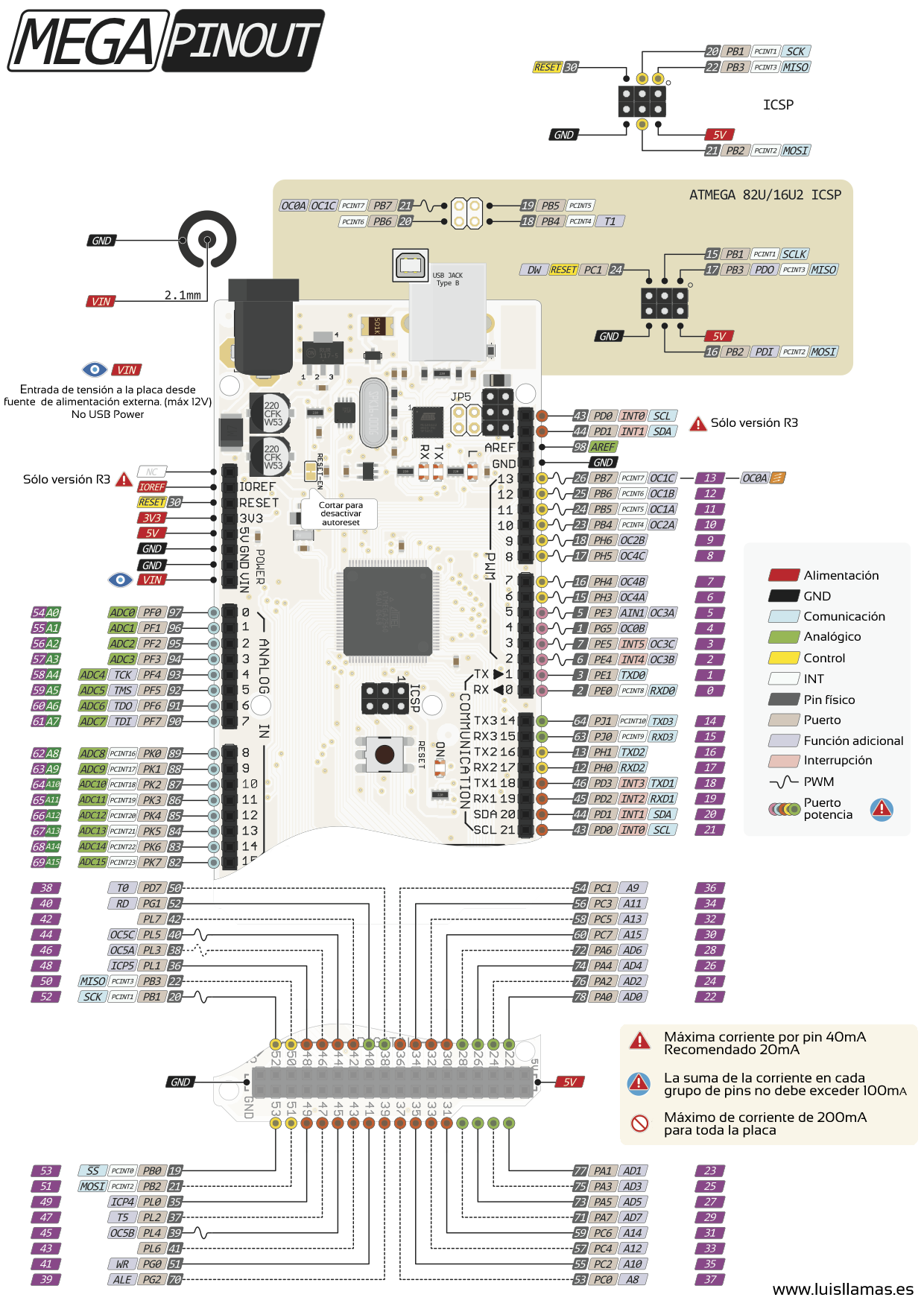

Pinout de Arduino MEGA
