El ESP8266 y el ESP32 es un chip de bajo costo Wi-Fi con una pila TCP/IP completa y un microcontrolador.

Utiliza un CPU de 32 bits a 80 ó 160 MHz. Tiene una RAM integrada de 80kB pero no integra ROM ni memoria flash interna, por lo que requiere memoria flash externa de entre 512 kB y 4 MB.
Tiene interfaces GPIO, PWM y ADC y soporta protocolos I2C, SPI, I2S, serie e infrarrojos. Incorpora un reloj RTC que permite controlar los estados de baja energía, aunque en estos estados el microcontrolador no puede realizar ninguna acción.

WeMos D1 mini - Guia Rapida

WeMos D1 mini - Guia Rapida

Introducción

En este artículo integramos todo lo necesario para empezar a trabajar con él Wemos D1 Mini. Especificaciones técnicas, esquemas electrico, setup de arduino, drivers, libreria CAD, etc

Características del WeMos D1

La placa de desarrollo Wemos D1 está basada en el chip ESP8266 es un chip Wi-Fi de bajo costo con capacidad de MCU y stack de TCP/IP completa.

Las "WeMos D1 Mini" juntan las caracteristicas del chip ESP8266 junto con una placa modular con adaptador serial-micro USB y dimesiones compatibles con Protoboard.

Con este sencillo módulo podrás realizar el prototipo de cualquier sistema para el IoT en cuestión de horas.
El concepto es excelente, pues no requiere de otros accesorios para tener conexión a internet como el accesorio ethernet shield o wifi shield de arduino oficial.

La WeMos D1 Mini es del tamaño ideal para pequeños proyectos que requieran poco espacio, capacidad de procesamiento y conectividad WiFi integrada.

Microcontrolador	ESP8266
Voltaje Operativo	3.3V
Pines GPIO	11
Pines Analógicos	1 (Max input: 3.2V)
Interfaz SPI	80 MHz/160 MHz
Flash	16M bytes
Medidas	34.2 x 25.6 mm
Peso	2.5 g
Drivers	PC / MAC

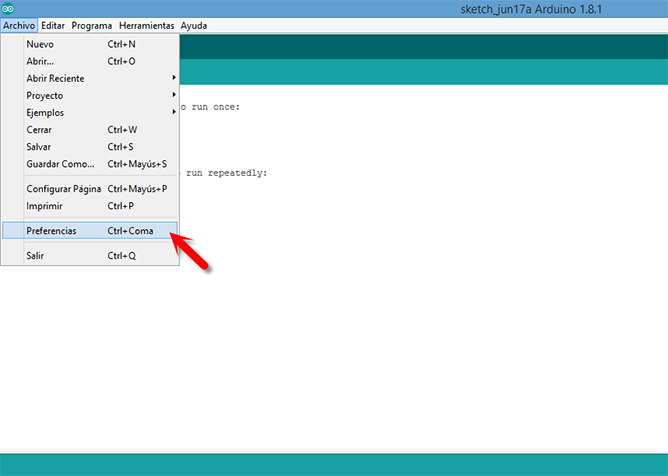

Configuración del IDE Arduino

Agregamos el repositorios de ESP8266 a nuestra librería

Parámetros de configuración del dispositivo

Referencia sobre los PINes

Pin	Function	ESP-8266 Pin
TX	TXD	TXD
RX	RXD	RXD
A0	Analog input, max 3.3V input	A0
D0	IO	GPIO16
D1	IO, SCL	GPIO5
D2	IO, SDA	GPIO4
D3	IO, 10k Pull-up	GPIO0
D4	IO, 10k Pull-up, BUILTIN_LED	GPIO2
D5	IO, SCK	GPIO14
D6	IO, MISO	GPIO12
D7	IO, MOSI	GPIO13
D8	IO, 10k Pull-down, SS	GPIO15
G	Ground	GND
5V	5V	-
3V3	3.3V	3.3V
RST	Reset	RST

Los módulos ESP8266 los podemos encontrar en diferentes encapsulados y placas:
