Introducción

Esta guía se abordará el sistema de comunicación bus I2C, el cual es utilizado por una gran cantidad de dispositivos, como acelerómetros, brújulas, displays, etc.

¿Qué es el bus I2C?

Abreviatura de Inter-IC (I²C) (inter integrated circuits), un tipo de bus diseñado por Philips Semiconductors a principios de los 80s, que se utiliza para conectar circuitos integrados (ICs).

Es un estándar que facilita la comunicación entre microcontroladores, memorias y otros dispositivos con cierto nivel de "inteligencia".

La metodología de comunicación de datos del bus I2C es en serie y sincrónica. Sólo requiere de dos líneas de señal y un común o masa, una de las señales marca el tiempo (pulsos de reloj) y la otra se utiliza para intercambiar datos.

Funcionamiento

El bus I2C requiere únicamente dos cables para su funcionamiento, uno para la señal de reloj (CLK) y otro para el envío de datos (SDA), lo cual es una ventaja frente al bus SPI. Por contra, su funcionamiento es un poco más complejo, así como la electrónica necesaria para implementarla.

En el bus cada dispositivo dispone de una dirección, que se emplea para acceder a los dispositivo de forma individual. Esta dirección puede ser fijada por hardware (en cuyo caso, frecuentemente, se pueden modificar los últimos 3 bits mediante jumpers o interruptores) o totalmente por software.

En general, cada dispositivo conectado al bus debe tener una dirección única. Si tenemos varios dispositivos similares tendremos que cambiar la dirección o, en caso de no ser posible, implementar un bus secundario.

Arquitectura

El bus I2C tiene una arquitectura de tipo maestro-esclavo. El dispositivo maestro inicia la comunicación con los esclavos, y puede mandar o recibir datos de los esclavos. Los esclavos no pueden iniciar la comunicación (el maestro tiene que preguntarles), ni hablar entre si directamente.

Es posible disponer de más de un maestro, pero solo uno puede ser el maestro cada vez. El cambio de maestro supone una alta complejidad, por lo que no es algo frecuente.

El bus I2C es síncrono. El maestro proporciona una señal de reloj, que mantiene sincronizados a todos los dispositivos del bus. De esta forma, se elimina la necesidad de que cada dispositivo tenga su propio reloj, de tener que acordar una velocidad de transmisión y mecanismos para mantener la transmisión sincronizada (como en UART)

Resistencias

El protocolo I2C prevé resistencias de Pull-UP de las líneas a Vcc. En Arduino frecuentemente no se instalan estas resistencias, ya que la librería Wire activa las resistencias internas de Pull-UP. Sin embargo las resistencias internas tienen un valor de entre 20-30kOhmnios, por lo que son unas resistencias de Pull-UP muy blandas.

Usar unas resistencias blandas implica que los flancos de subida de la señal serán menos rápidas, lo que implica que podremos usar velocidades menores y distancias de comunicación inferiores. Para emplear velocidades o distancias de transmisión superiores, es necesario poner físicamente resistencias de Pull-UP de entre 1k a 4K7.

Comunicación

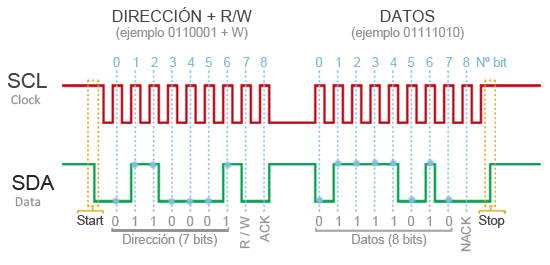

Para poder realizar la comunicación con solo un cable de datos, el bus I2C emplea una trama (el formato de los datos enviados) amplia. La comunicación costa de:

• 7 bits a la dirección del dispositivo esclavo con el que queremos comunicar.
• Un bit restante indica si queremos enviar o recibir información.
• Un bit de validación
• Uno o más bytes son los datos enviados o recibidos del esclavo.
• Un bit de validación

Con estos 7 bits de dirección es posible acceder a 112 dispositivos en un mismo bus (16 direcciones de las 128 direcciones posibles se reservan para usos especiales)

Este incremento de los datos enviados (18bits por cada 8bits de datos) supone que, en general, la velocidad del bus I2C es reducida. La velocidad estándar de transmisión es de 100Mhz, con un modo de alta velocidad de 400Mhz.

El bus I2C en Arduino

Arduino dispone de soporte I2C por hardware vinculado físicamente a ciertos pines. También es posible emplear cualquier otro grupo de pines como bus I2C a través de sofware, pero en ese caso la velocidad será mucho menor.

Los pines a los que está asociado varían de un modelo a otro. La siguiente tabla muestra la disposición en alguno de los principales modelos. Para otros modelos, consultar el esquema de patillaje correspondiente.

Código

Para usar el bus I2C en Arduino, el IDE Standard proporciona la librería Wire.h, que contiene las funciones necesarias para controlar el hardware integrado.

Algunas de las funciones básicas son las siguientes:

Wire.begin()                        // Inicializa el hardware del bus
Wire.beginTransmission(address);    // Comienza la transmisión
Wire.endTransmission();             // Finaliza la transmisión
Wire.requestFrom(address,nBytes);   // Solicita un numero de bytes al esclavo en la dirección address
Wire.available();                   // Detecta si hay datos pendientes por ser leídos
Wire.write();                       // Envía un byte
Wire.read();                        // Recibe un byte

Wire.onReceive(handler);            // Registra una función de callback al recibir un dato
Wire.onRequest(handler);            // Registra una función de callback al solicitar un dato

Escáner de I2C

En un mundo ideal sabríamos la dirección de dispositivo que compramos. Pero en algunas ocasiones, sobre todo al comprar en vendedores chinos, el fabricante no nos facilita la dirección del dispositivo o incluso lo proporciona de forma incorrecta.

Esta es una circunstancia común y nada preocupante. Para eso disponemos de un sketch llamado Scanner I2C que realiza un barrido por todas las posibles direcciones del bus, y muestra el resultado en caso de encontrar un dispositivo en la dirección.

De esta forma podemos determinar cómodamente las direcciones de los dispositivos desconocidos.

El sketch Scanner I2C está disponible en este enlace, o podéis usar la siguiente versión reducida y traducida.

#include "Wire.h"

extern "C" {
    #include "utility/twi.h"
}

void scanI2CBus(byte from_addr, byte to_addr, void(*callback)(byte address, byte result) )
{
  byte rc;
  byte data = 0;
  for( byte addr = from_addr; addr <= to_addr; addr++ ) {
    rc = twi_writeTo(addr, &data, 0, 1, 0);
    callback( addr, rc );
  }
}

void scanFunc( byte addr, byte result ) {
  Serial.print("addr: ");
  Serial.print(addr,DEC);
  Serial.print( (result==0) ? " Encontrado!":"       ");
  Serial.print( (addr%4) ? "\t":"\n");
}

const byte start_address = 8;
const byte end_address = 119;

void setup()
{
    Wire.begin();

    Serial.begin(9600);
    Serial.print("Escaneando bus I2C...");
    scanI2CBus( start_address, end_address, scanFunc );
    Serial.println("\nTerminado");
}

void loop()
{
    delay(1000);
}
